Instalace a použití vypínačů a zásuvek

Před instalací si pečlivě přečtěte tento návod.

Varování: Výrobce a dovozce/prodejce nenese odpovědnost za škody nebo úrazy vzniklé nesprávnou instalací zařízení. Záruka se vztahuje pouze na instalace provedené dle schématu zapojení kvalifikovaným elektrikářem s platnou vyhláškou. V průběhu instalace musí být odpojený elektrický proud.

Doporučujeme použití přepěťové ochrany prvního a druhého stupně (svodičů přepětí) v domovní elektroinstalaci.

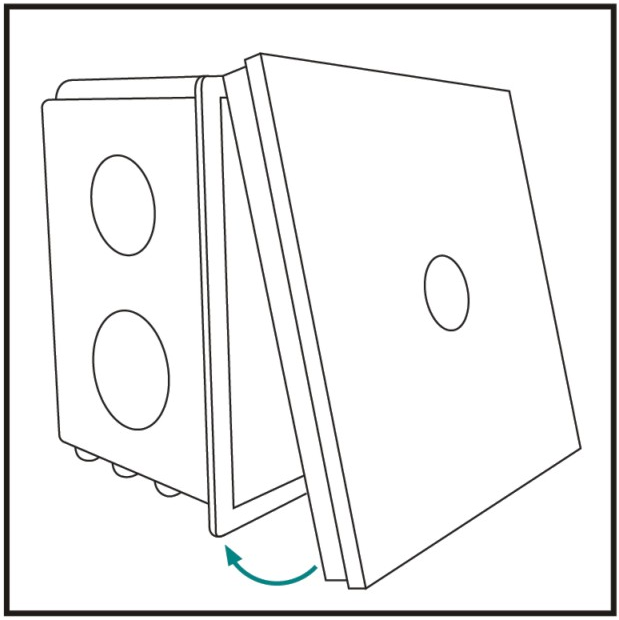

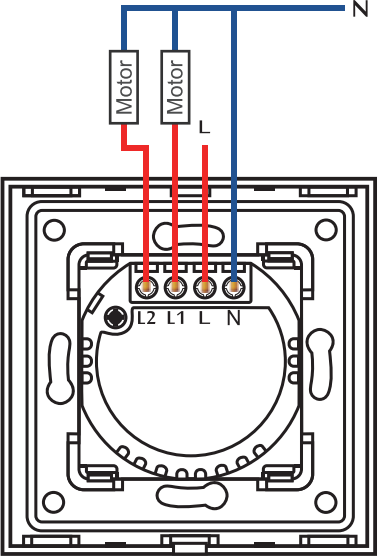

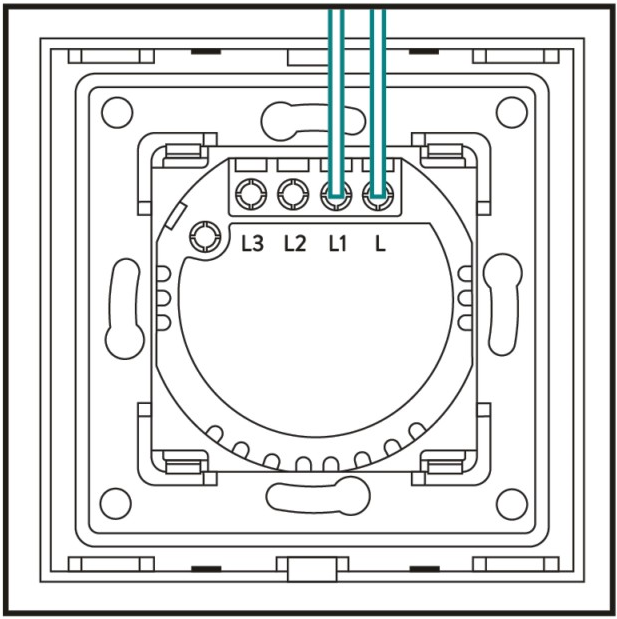

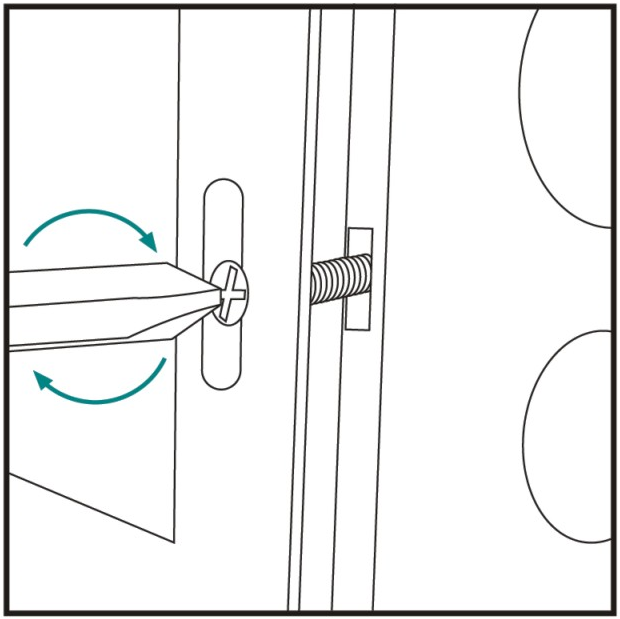

Instalační návod:

U strojků S1S1N, S1S2N, S2S1N se stmívání ovládá podržením tlačítka. Světlo mění svou intenzitu plynule, když dosáhne vaší požadované úrovně, pusťte tlačítko. Intenzita zůstane zapamatována. Vypnutí/zapnutí se ovládá pouze stisknutím tlačítka.
U strojků S3S1N, S3S1R se intenzita nastavuje tlačítky + a –, zapnutí středním tlačítkem.
Strojky jsou vhodné pouze pro stmívatelné zdroje, jedná se o TRIAK stmívače. Zatížení by nemělo přesáhnout doporučenou hodnotu uvedenou na stránkách nebo na zadní straně výrobku. U stmívatelných LED žárovek, z důvodu náběhových proudů, nepřekračujte polovinu maximálního zatížení. Stmívače jsou kompatibilní s klasickými žárovkami, CFL výbojkami nebo stmívatelnými LED žárovkami.

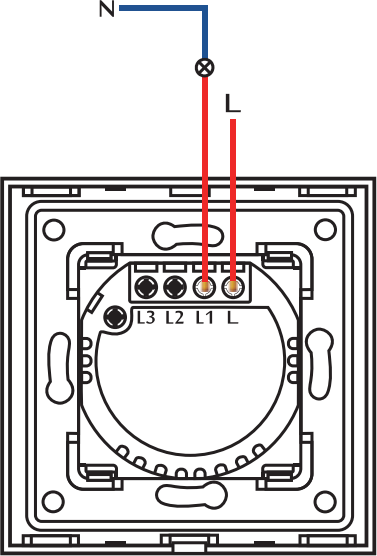

Strojky S1V1R, S2V1R, S3V1R je možné zapojit i bez použití vodiče N, a to za pomocí zapojení kapacitoru, který je součástí balení.

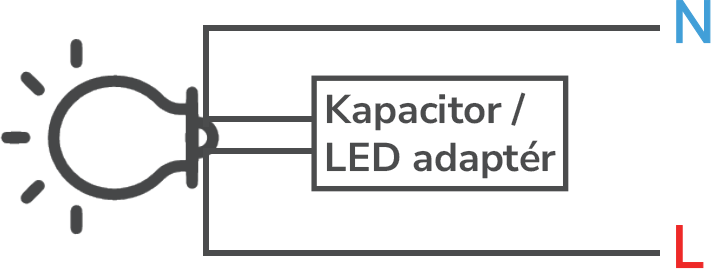

V případě blikání světla nebo nesprávné funkce vypínače je nutno použít LED adaptér, který se zapojuje stejně jako kapacitor.

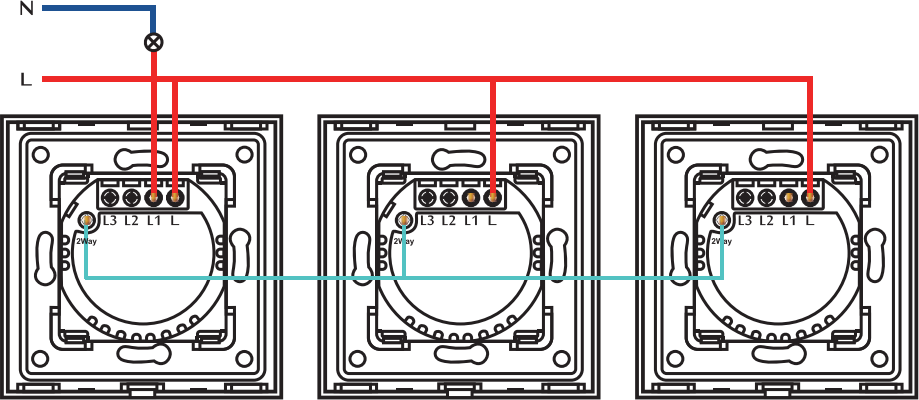

Schéma zapojení strojků řazení číslo 6/7:

U strojků S1V2N a S1S2N se nerozlišuje strojek s číslem 6 nebo 7 (6 na kraji a 7 mezi nimi u 3 nebo více míst, ze kterých je ovládané světlo). Strojky spolu komunikují komunikačním kabelem COM a nepoužívají standardní křížové zapojení.
Naše strojky nelze kombinovat s jinými strojky řazení 6 nebo 7.

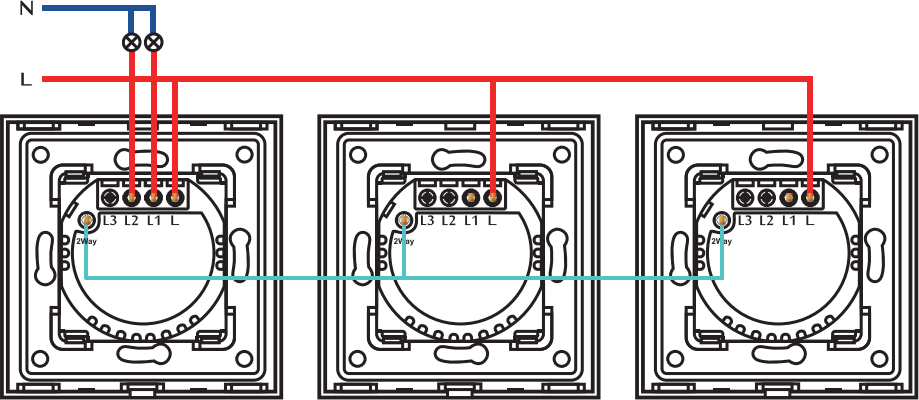

Schéma zapojení strojků řazení číslo 6+6 (5B):

Strojky S2V2N10 a S3V2N spolu komunikují pouze jedním komunikačním vodičem COM.
Naše strojky nelze kombinovat s jinými strojky řazení 6+6 (5B).

Návod k synchronizaci non-smart strojků s řazením 6/7 nebo 6+6 (5B):

1. Po zapnutí proudu počkejte 15 sekund.
2. Tlačítko na vypínači, které chcete spárovat, podržte po dobu 5 sekund, dokud nezačne rychle blikat. Tímto vypínač uvedete do režimu párování.
3. Stlačte tlačítko na dalším vypínači, se kterým chcete provést párování.
4. Proces opakujte pro všechny další tlačítka dalších vypínačů.

V případě párování vypínačů s rozdílným počtem tlačítek (např. jedno dvojtlačítko 6+6 se dvěmi jednotlačítkami 6/7) začínejte párování vždy vypínačem s nejvíce tlačítky.

Pro odpárování nejprve vypínač uveďte do režimu párováni (dle kroků výše), a pak znovu stlačte a podržte tlačítko po dobu 10 sekund (dokud nezačne blikat pomaleji).

Párování dálkových ovladačů DDO nebo VB1/VB2/VB3 s WiFi+RF strojky:

1. Zapněte příslušný vypínač (rozsviťte světlo).

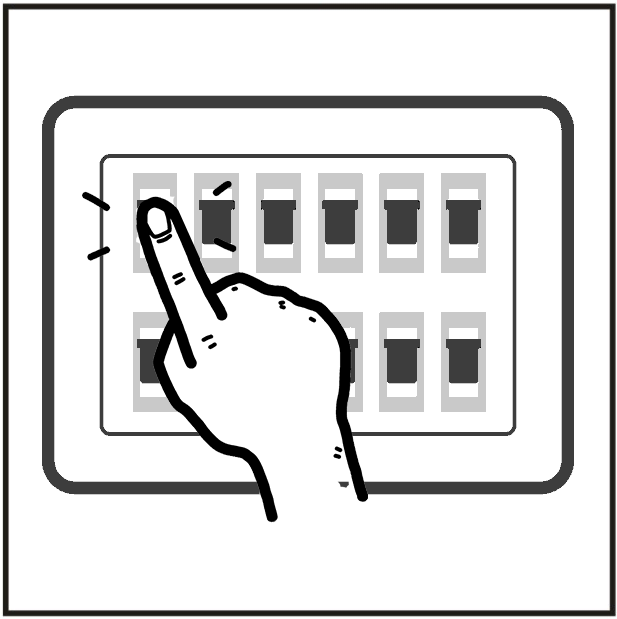

2. Podržte prst na tlačítku, které chcete spárovat, po dobu 3-4 vteřin (světlo problikne). Vypínač je nyní připraven k párování s dálkovým ovladačem.
3. Stiskněte tlačítko na dálkovém ovladači, které chcete spárovat s příslušným tlačítkem na vypínači.
4. Párování je dokončeno, otestujte světlo pomocí vypínače a dálkového ovladače.
5. Pro odpárování vypínače s dálkovým ovladačem podržte tlačítko na vypínači po dobu 6 vteřin (světlo 2 krát problikne). Všechny dálkové ovladače budou odpárovány.

Poznámka:

• Jedno tlačítko na dálkovém ovladači lze spárovat pouze s jedním tlačítkem na vypínači.
• Tlačítko na vypínači může být spárováno až s 8 dálkovými ovladači.

Zapojení zásuvek

Všechny naše zásuvky lze zapojit tak, aby byl při pohledu zepředu fázový vodič připojen na levou dutinku a nulový (střední) vodič na pravou dutinku.

U WiFi zásuvky s měřením výkonu (MMXWM) je z konstrukčních důvodu nezbytné toto zapojení striktně dodržet, a to i navzdory opačnému označení na zadní straně zásuvky.

Přidání zařízení do aplikace Smart Life a jejich nastavení:

Pro návod na přidání WiFi zařízení do aplikace Smart Life a jejich nastavení navštivte: Přidání zařízení do aplikace

Technické parametry strojků:

• Napětí a frekvence: 80-260 V ~ 50/60 Hz
• Maximální proud: 5 A (pokud není na strojku uvedeno jinak)
• Maximální zatížení: 1000 W, LED 300 W (pokud není na strojku uvedeno jinak)
• Vlastní spotřeba: < 0,02 W
• Provozní teploty: -20 °C až +70 °C
• Vlhkost prostředí: max. 95% RH
• Životnost: min. 100.000 cyklů
• Certifikace: CE / RoHS

VÝSTRAHA:

V zájmu vlastní bezpečnosti nesundávejte zadní kryt vypínačů. Uvnitř nejsou žádné součástky, které by mohl uživatel sám opravit. Servis nechte kvalifikovaným osobám!

Informace pro uživatele k likvidaci elektrických a elektronických zařízení:

Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadu. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Od 1. 9. 2005 je v prodejních cenách zboží nabízeného v e-shopu zahrnut recyklační poplatek, pokud není uvedeno jinak. Na prodejním dokladu bude recyklační poplatek odečten od ceny zboží a uveden jako samostatná položka označená jako „Recyklační poplatek".

V případě dotazů prosím kontaktujte:

Smart vypínače s.r.o.
info@smartvypinace.cz
+420 778 720 334
www.smartvypinace.cz
