    Jak se vyznat v řazení vypínačů

    Přehled řazení vypínačů a jejich využití pro snadnější výběr.

    Výběr správného vypínače může být na první pohled složitý, zvláště pokud nevíte, co znamenají čísla jako 1, 5, 6, 7, nebo třeba 6+6 (5B). Tyto označení vypínačů se týkají jejich funkce a způsobu zapojení v elektroinstalaci. V tomto článku vám krok za krokem vysvětlíme, co jednotlivá označení znamenají, a pomůžeme vám vybrat ten správný vypínač pro váš domov nebo kancelář.



    Přehled typů vypínačů

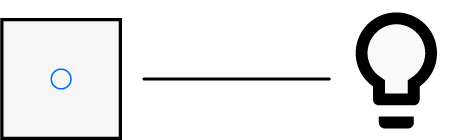

    Řazení č. 1 – Jednopólový vypínač

    • Tento základní vypínač umožňuje ovládat jedno světlo z jednoho místa.
    • Ideální pro běžné místnosti, jako jsou ložnice nebo koupelny.
    • Příklad: Zapínání stropního světla nad jídelním stolem.
    Řazení číslo 1

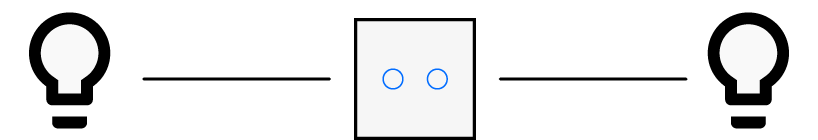

    Řazení č. 5 – Sériový vypínač

    • Sériový vypínač umožňuje ovládat dvě různá světla z jednoho místa.
    • Skvělé pro místnosti s kombinovaným osvětlením, např. lustry s více sekcemi.
    • Příklad: Ovládání hlavního světla a dekorativního osvětlení odděleně.
    Řazení číslo 5

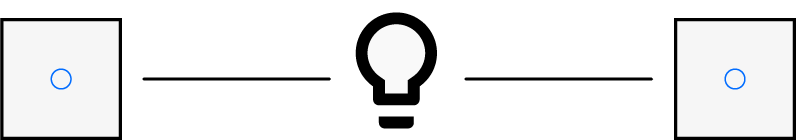

    Řazení č. 6 – Schodišťový vypínač

    • Tento vypínač umožňuje ovládat jedno světlo ze dvou různých míst.
    • Vhodné pro chodby, schodiště nebo místnosti s více vchody.
    • Příklad: Zapnutí světla na začátku chodby a vypnutí na jejím konci.
    Řazení číslo 6

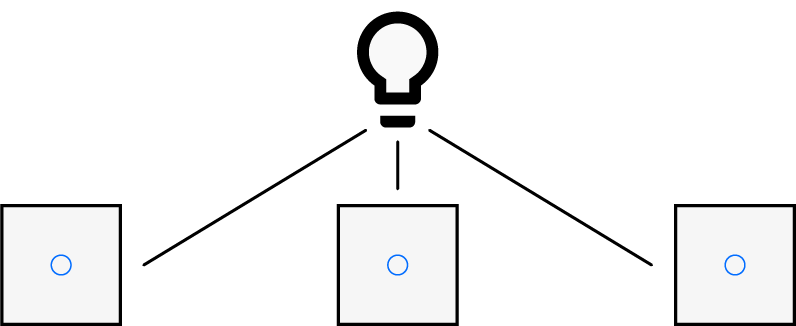

    Řazení č. 7 – Křížový vypínač

    • Křížový vypínač se používá společně se schodišťovými vypínači, pokud je třeba ovládat světlo z více než dvou míst.
    • Delší chodby nebo prostory, kde je třeba více ovládacích bodů.
    • Příklad: Ovládání světla na schodišti se třemi podlažími.
    Řazení číslo 7

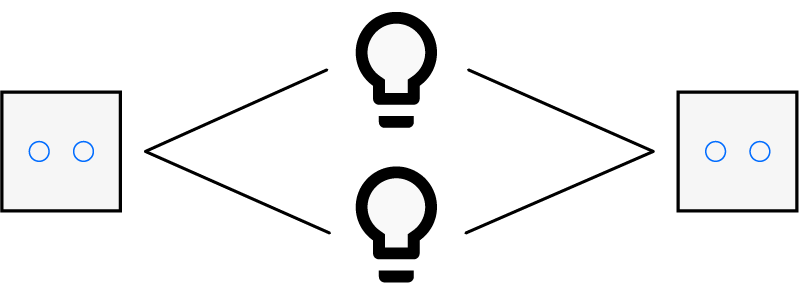

    Řazení 6+6 – Dvojitý schodišťový vypínač

    • Kombinace dvou schodišťových vypínačů v jednom těle. Umožňuje ovládat dvě různá světla ze dvou míst.
    • Pro komplexnější zapojení, například v ložnici s odděleným osvětlením u postele, nebo v případě dvou různých okruhů stropních světel.
    • Příklad: Ovládání centrálního světla a lampy vedle lůžka.
    Řazení číslo 6+6

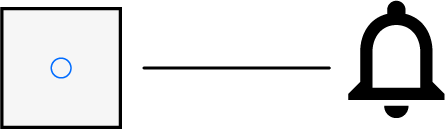

    Řazení č. 1/0 – Zvonek

    • Tento vypínač funguje jako tlačítko – při stisknutí se kontakt uzavře, po uvolnění se otevře.
    • Nejčastěji u zvonků, ale také například v koupelnách pro ventilátor.
    • Příklad: Tlačítko zvonku u vchodových dveří.
    Řazení číslo 1/0



    Jak zvolit správný vypínač pro váš projekt?

    • Zvažte počet ovládacích míst: Potřebujete ovládat světlo z jednoho, dvou, nebo více míst?
    • Rozdělte zóny osvětlení: Plánujete kombinované osvětlení, například centrální světlo a lampičky?
    • Vezměte v úvahu plánované zatížení: Vyberte vypínače, kterých parametry splňují technické požadavky.



    Nejčastější chyby při výběru a instalaci

    • Nesprávné řazení: Např. použití jednopólového vypínače tam, kde je třeba schodišťový.
    • Nedostatek vypínačů: V dlouhých chodbách může chybět křížový vypínač.
    • Nesprávné zapojení: Chybným zapojením může kromě nefunkčnosti dojít i k poškození funkčních částí.



    Závěr

    Výběr správného vypínače je klíčový nejen pro funkčnost, ale i pro pohodlí každodenního života. Pokud si nejste jisti výběrem nebo potřebujete poradit, neváhejte nás kontaktovat. Rádi vám pomůžeme najít ideální řešení pro váš projekt.
