Instalace půlmodulů do rámečku

Jak instalovat půlmoduly? Pojďme se na to podívat.

Varování: Výrobce a dovozce/prodejce nenese odpovědnost za škody nebo úrazy vzniklé nesprávnou instalací zařízení. Záruka se vztahuje pouze na instalace provedené dle schématu zapojení kvalifikovaným elektrikářem s platnou vyhláškou. V průběhu instalace musí být odpojený elektrický proud.

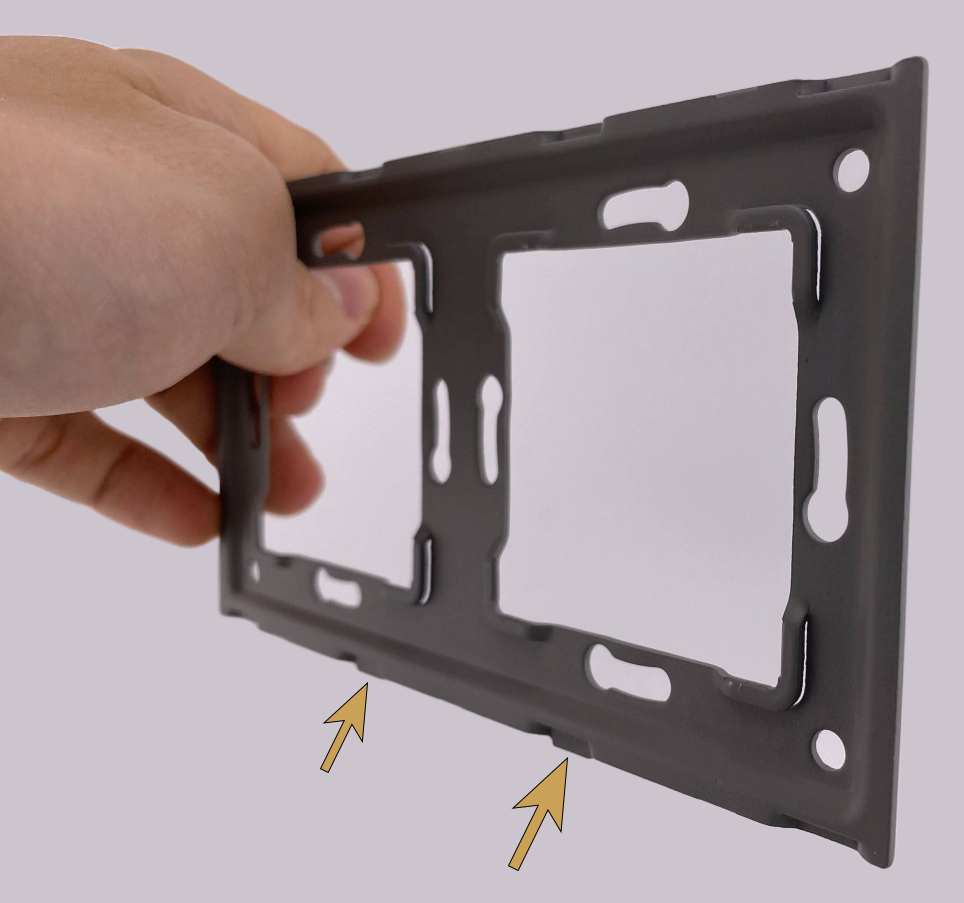

Připravte si takto nasměrovanou kovovou základnu rámečku – vystouplé zoubky by měli směřovat dolů.

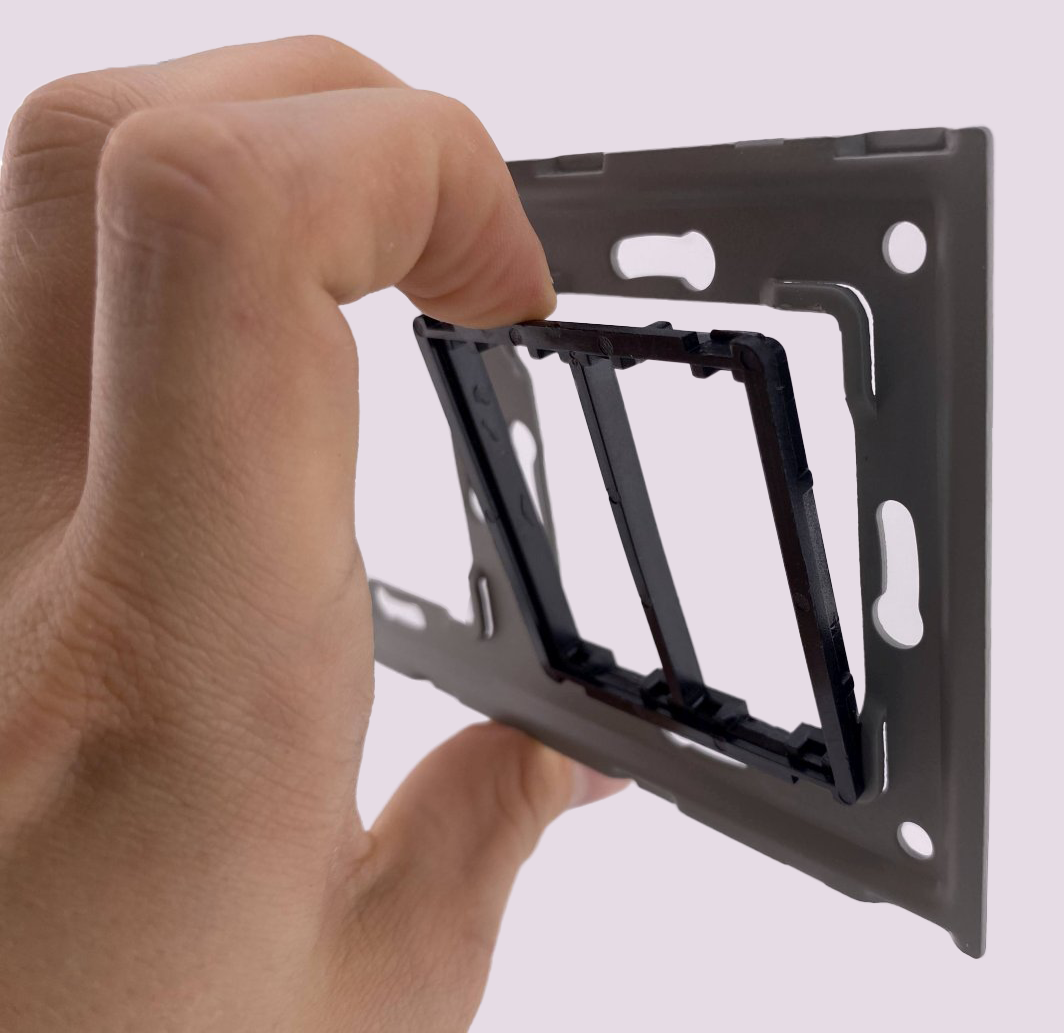

Nacvakněte zepředu rámeček pro osazení půlmodulů.

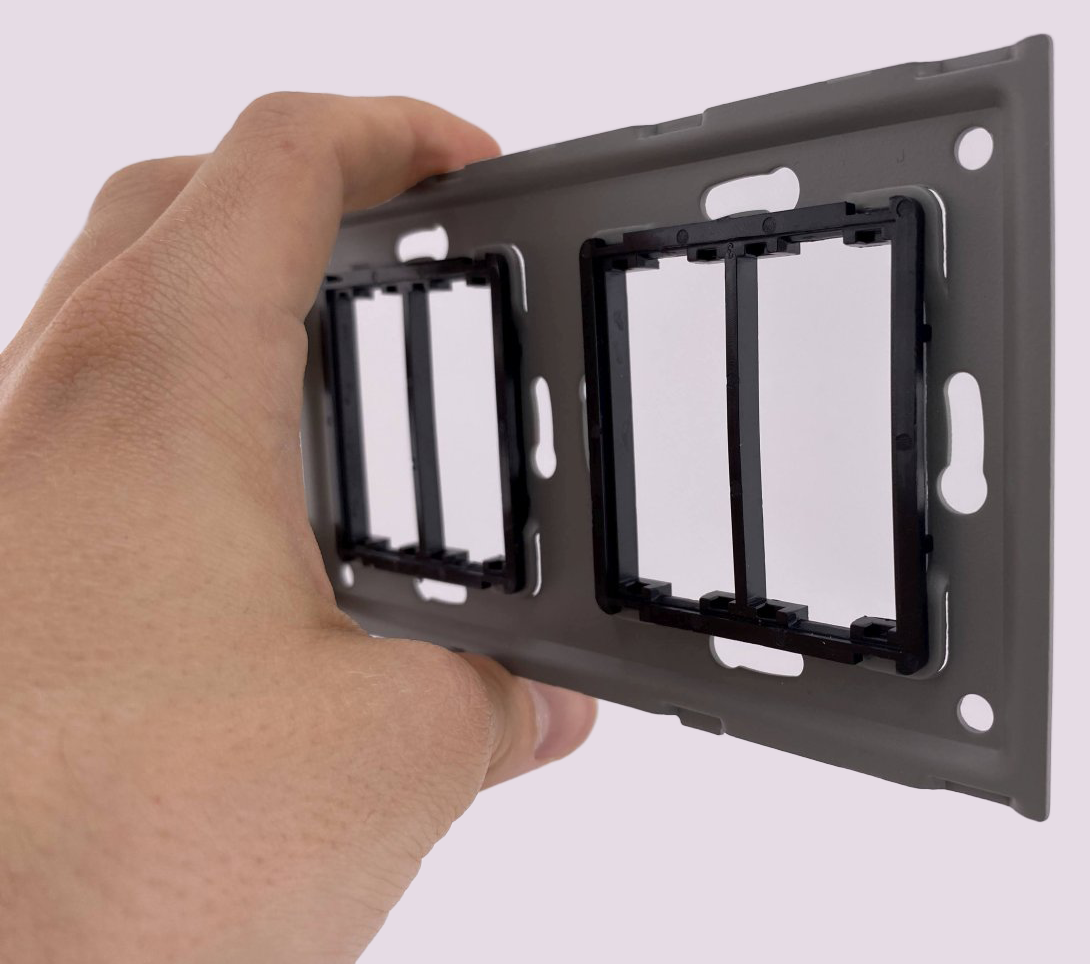

Zopakujte pro všechny otvory, do kterých chcete umístit půlmoduly. Rámeček je teď připraven k osazování.

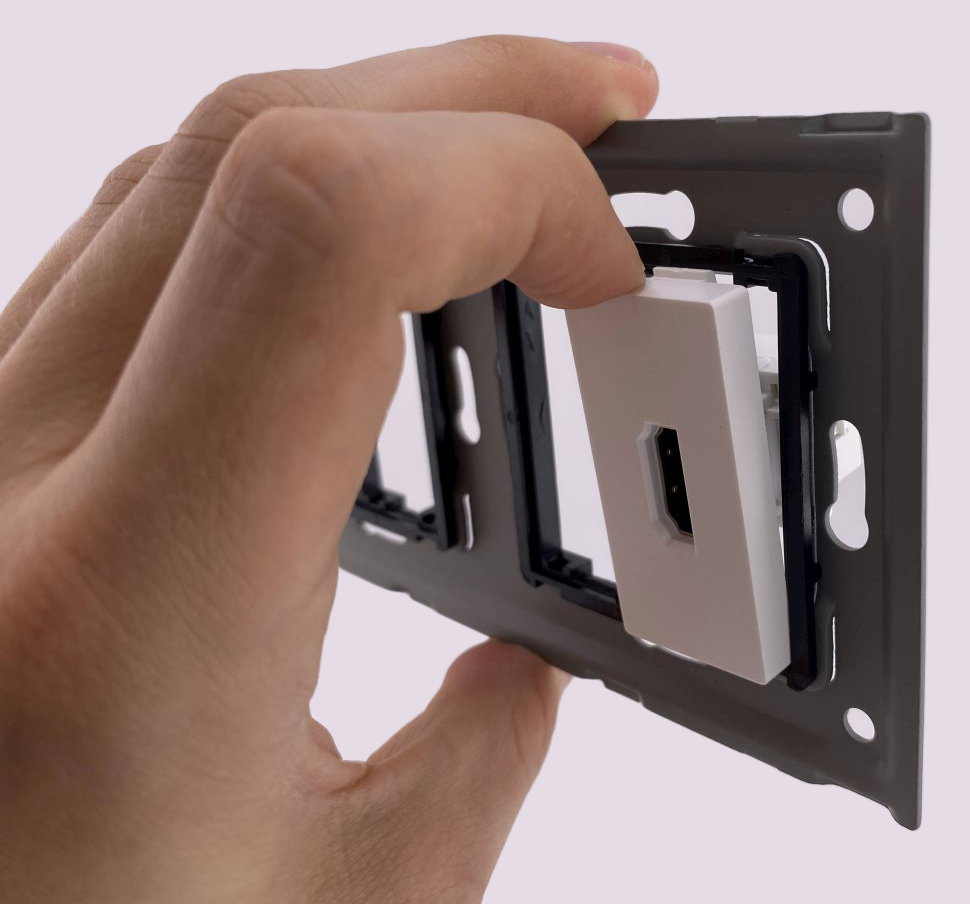

Podobným způsobem nacvakněte zepředu první půlmodul.

A pak druhý půlmodul.

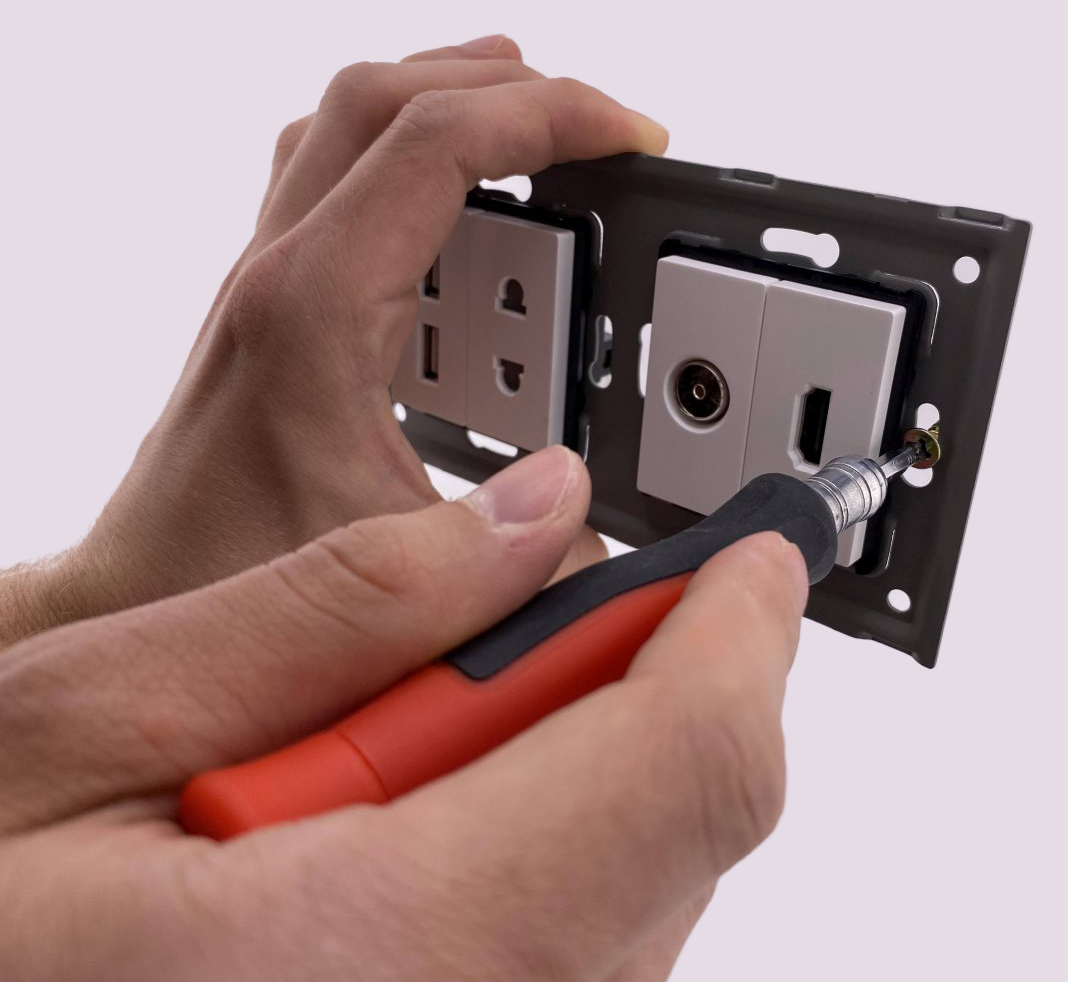

Když máte všechny půlmoduly osazeny, zapojte všechny příslušné kabely a přišroubujte kovovou základnu do instalační krabičky ve zdi.

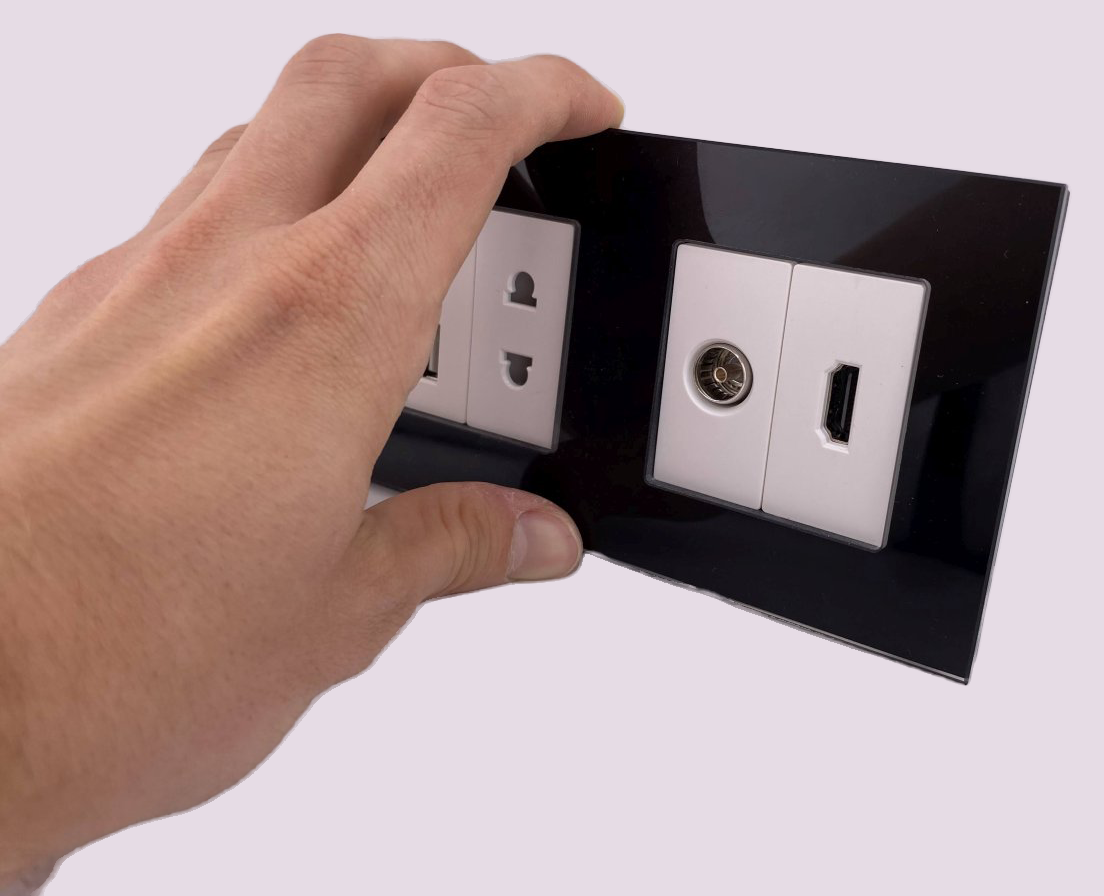

Pak stačí už jenom zepředu osadit panel nacvaknutím, a máte hotovo!

Pokud si ale nejste s něčím jisti, neváhejte nás kontaktovat na info@smartvypinace.cz, kde Vám velmi rádi pomůžeme.
