Instalace minipanelů Touch Klasik

Jak instalovat minipanely Touch Klasik? S tím vám pomůže tento krátký návod.

Varování: Výrobce a dovozce/prodejce nenese odpovědnost za škody nebo úrazy vzniklé nesprávnou instalací zařízení. Záruka se vztahuje pouze na instalace provedené dle schématu zapojení kvalifikovaným elektrikářem s platnou vyhláškou. V průběhu instalace musí být odpojený elektrický proud.

Instalace do skleněných nebo hliníkových rámečků

Krok 1

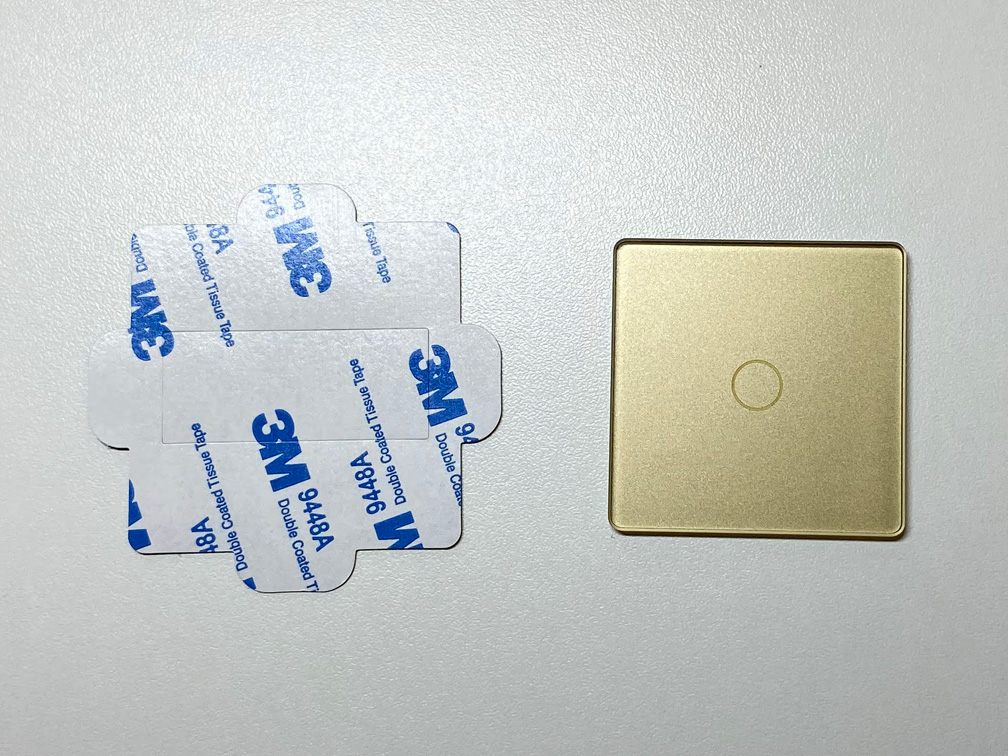

Připravíme si minipanel Touch Klasik vrátaně samolepicí vložky, která je součástí balení.

Krok 2

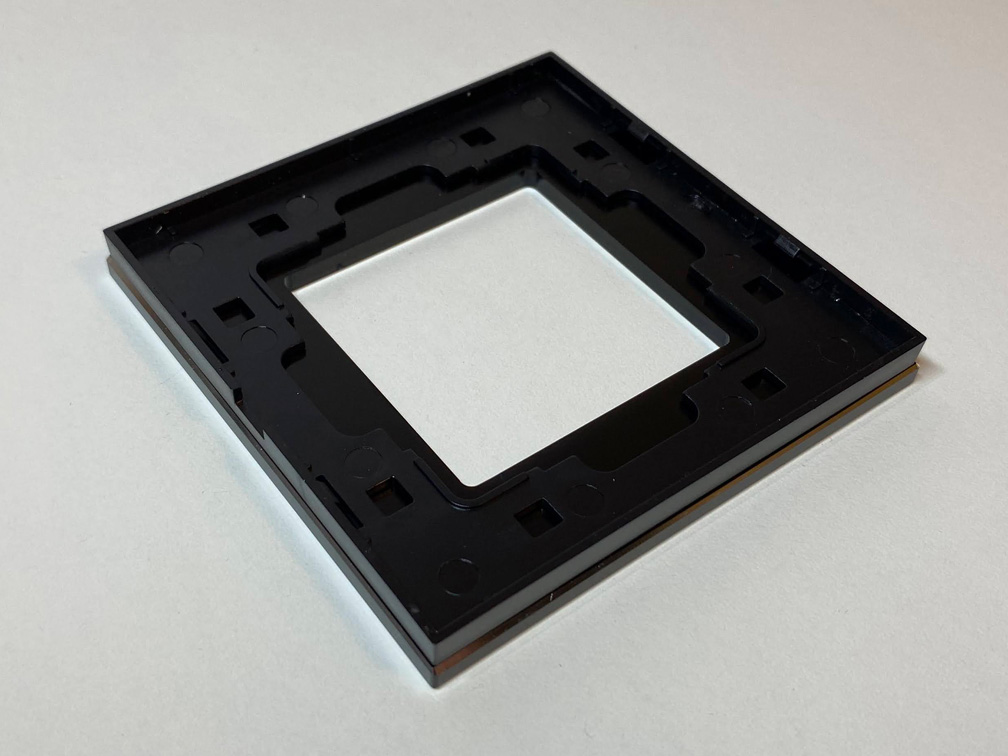

Připravíme si rámeček, na který chceme minipanel nasadit.

Krok 3

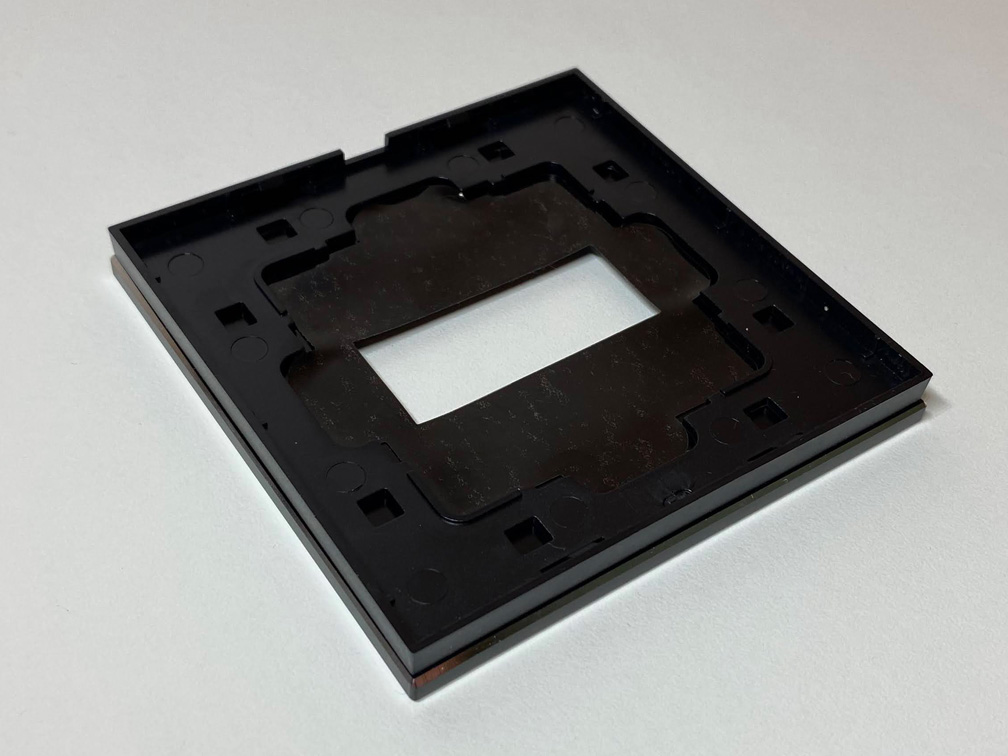

Na rámeček ze spodní strany nalepíme samolepící vložku, ze které jsme odstranili její střední část (výřez pro tlačítka).

Krok 4

Strojek vypínače, osazený v kovové základně rámečku, jsme připojili na elektroinstalaci a následně šroubkami přichytili k instalační krabici, dle běžného postupu instalace vypínačů. Nasadíme rámeček.

Krok 5

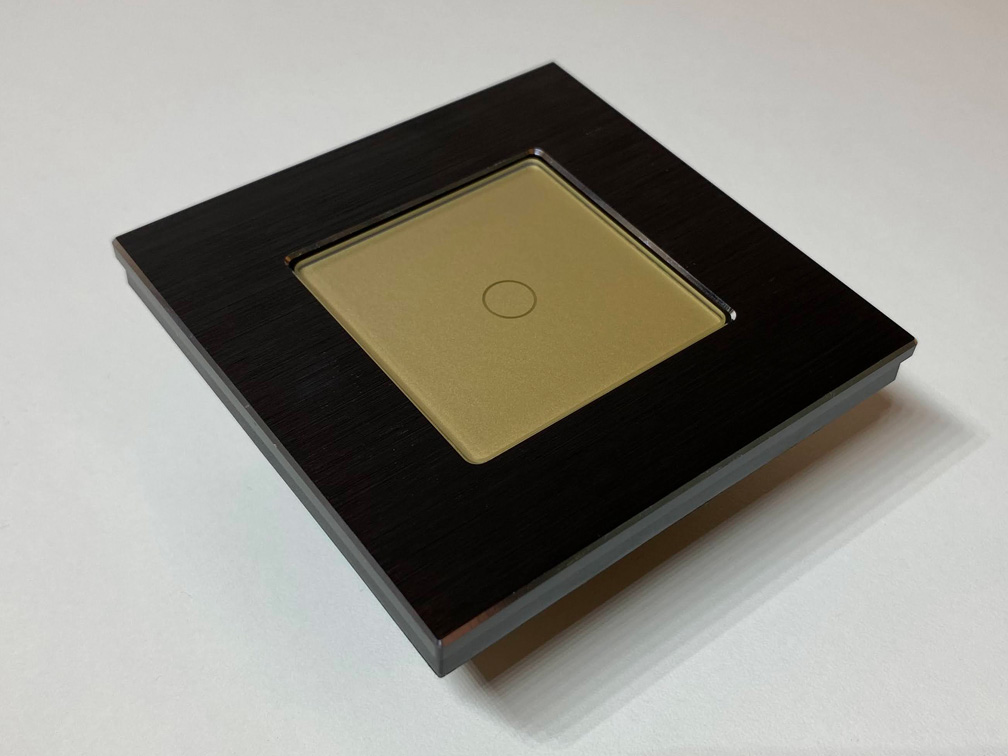

Na kompletní vypínač nasadíme minipanel skrz otvor rámečku zepředu, přímo na lepivou plochu samolepící vložky, a máme hotovo!

Instalace do plastových rámečků

V případě plastových rámečků instalace vyžaduje přídavný produkt Osazení pro minipanel (DRP).

Krok 1

Připravíme si minipanel Touch Klasik vrátaně samolepicí vložky, která je součástí balení.

Krok 2

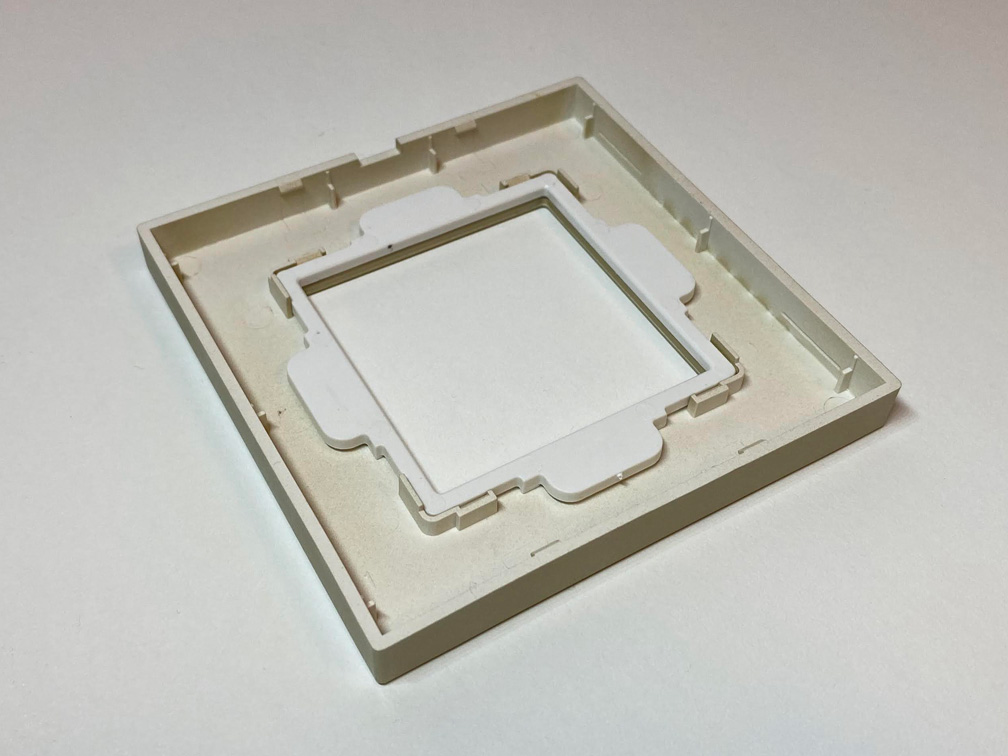

Připravíme si plastový rámeček, na který chceme minipanel nasadit. Zespodu do něho vložíme Osazení pro minipanel (DRP).

Krok 3

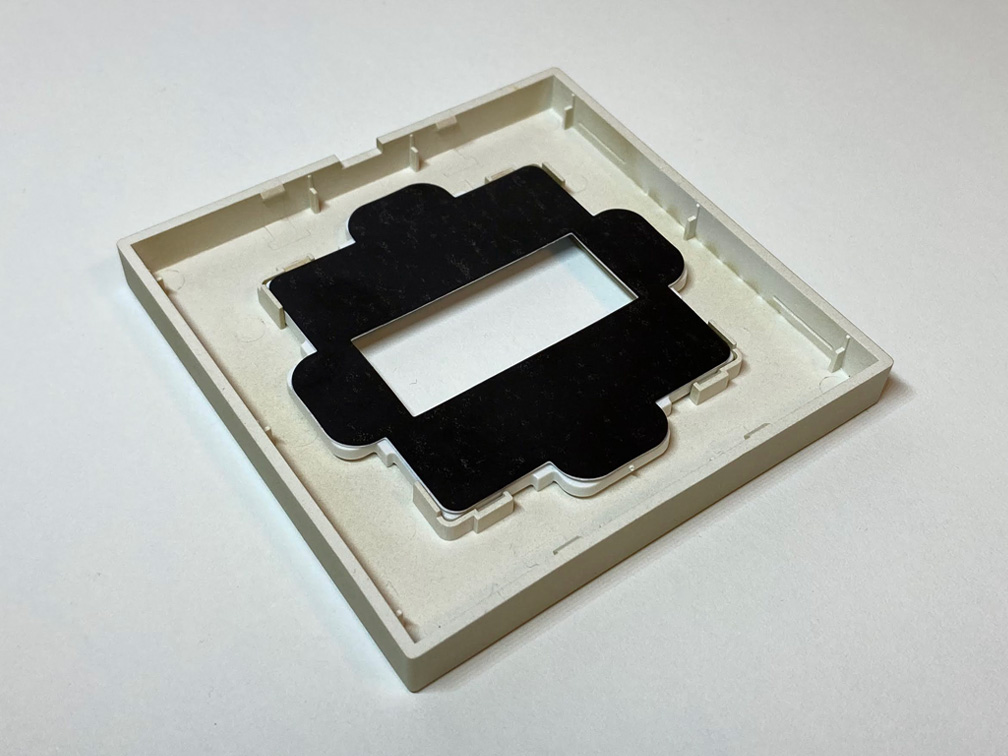

Na osazení pro minipanel ze spodní strany nalepíme samolepící vložku, ze které jsme odstranili její střední část (výřez pro tlačítka).

Krok 4

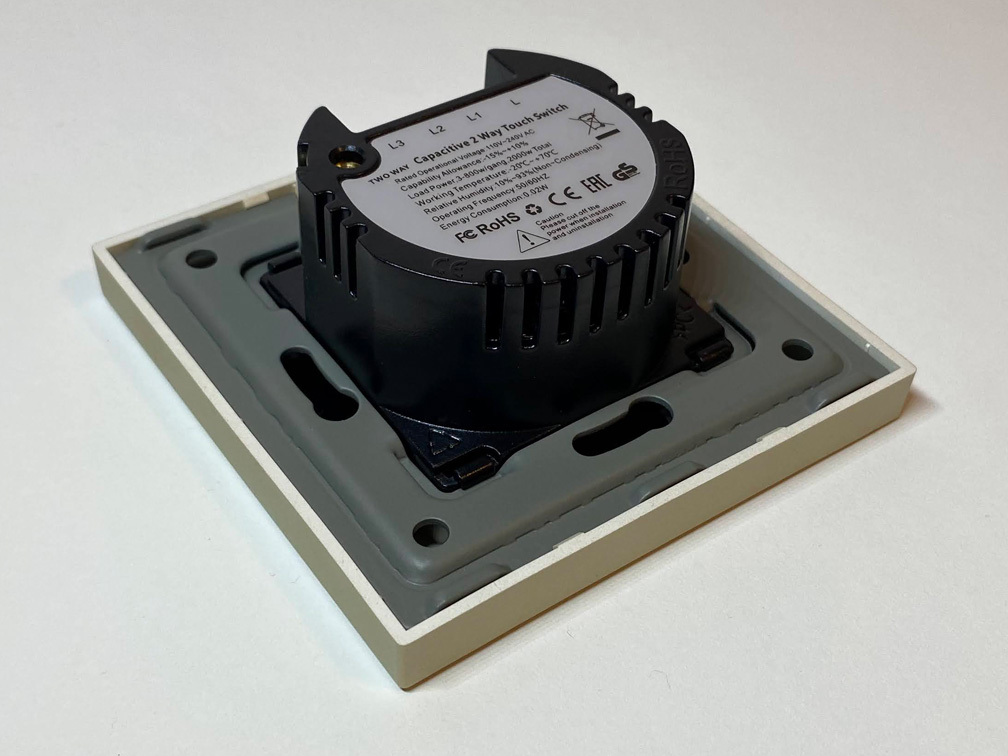

Strojek vypínače, osazený v kovové základně rámečku, jsme připojili na elektroinstalaci a následně šroubkami přichytili k instalační krabici, dle běžného postupu instalace vypínačů. Nasadíme rámeček.

Krok 5

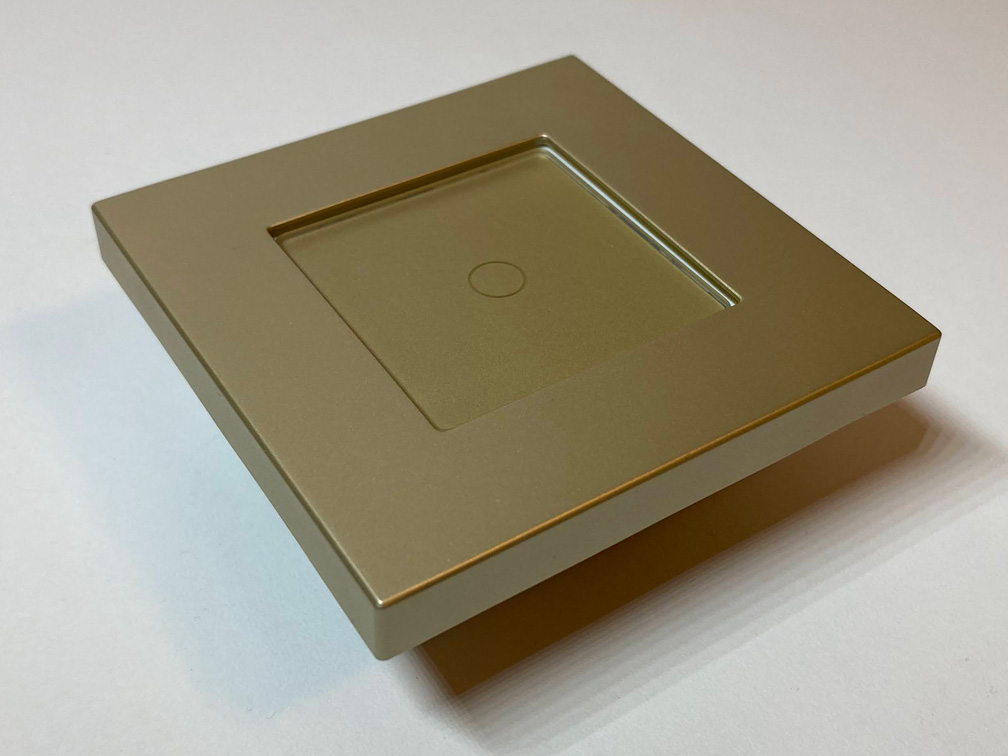

Na kompletní vypínač nasadíme minipanel skrz otvor rámečku zepředu, přímo na lepivou plochu samolepící vložky, a máme hotovo!
